PID控制系统，听起来有点高大上的样子对吧？其实不然，它就像一个小小的管家，帮助我们调节各种系统，让一切都保持在理想状态。

什么是PID控制系统结构图？

PID控制系统结构图是用来表示PID控制器和被控对象之间关系的图表。它包含了三个主要组件：比例（Proportional）、积分（Integral）和微分（Derivative）。

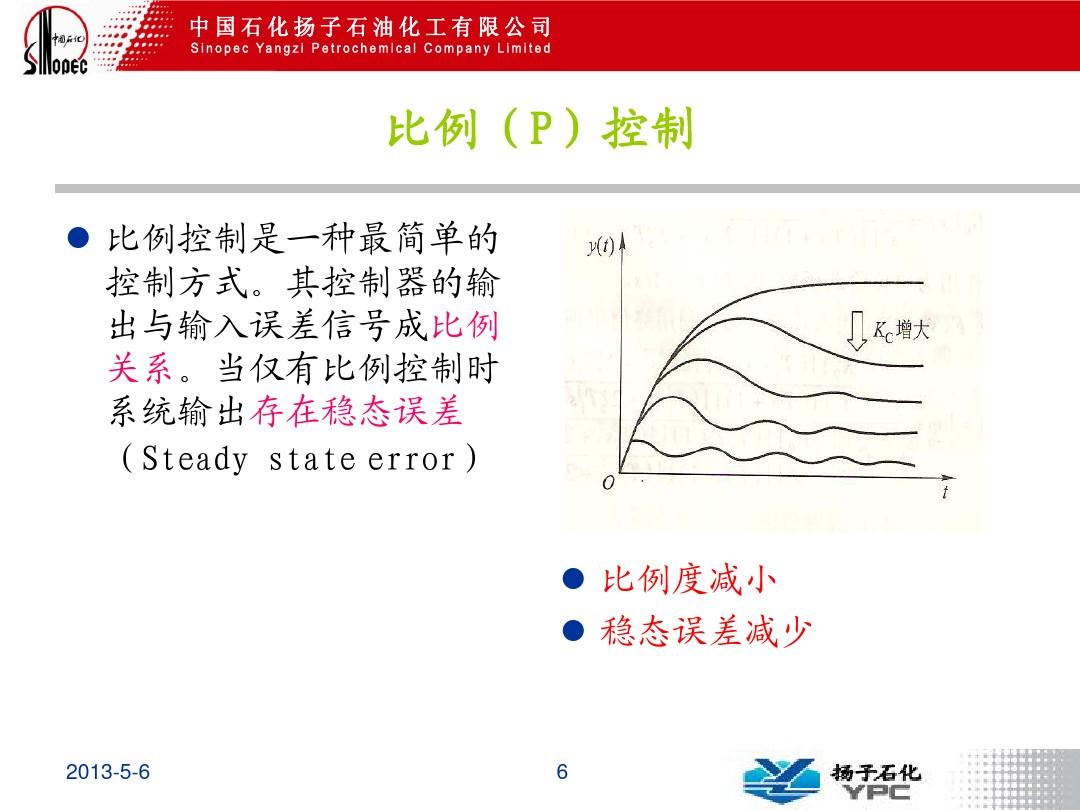

比例（Proportional）：

控制系统结构图的优缺点_pid控制系统结构图_构图控制的两种方法

比例项是一个简单又重要的部分。它根据被控对象当前的误差大小，以一个比例系数来调整输出信号。简单来说，就是根据情况加大或减小力度，使得误差逐渐减小。

控制系统结构图的优缺点_构图控制的两种方法_pid控制系统结构图

积分（Integral）：

积分项是为了解决系统存在稳态误差而引入的。它根据被控对象历史误差的累积值来调整输出信号。类似于记忆力强的管家，会记住过去的错误，并通过适当的方式进行修正。

控制系统结构图的优缺点_构图控制的两种方法_pid控制系统结构图

微分（Derivative）：

微分项是为了解决系统存在过冲和震荡现象而引入的。它根据被控对象误差的变化率来调整输出信号。就像一个警察，及时发现并纠正错误，保持系统的稳定性。
